打開

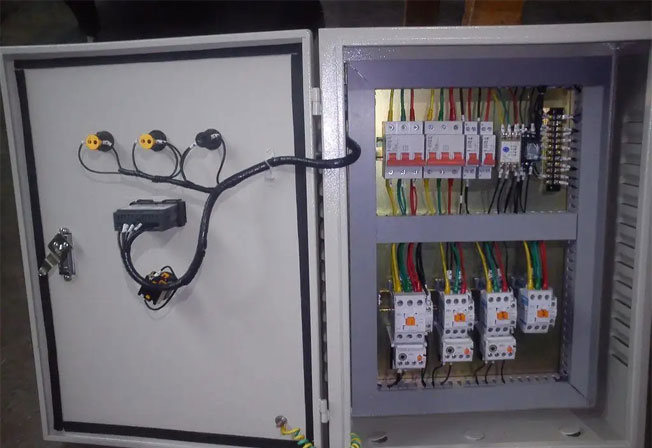

不銹鋼配電箱,首先映入眼簾的就是各種儀器和電線。如何安裝讓它們有序高效的工作這是很重要的。合理的電路布局會事半功倍的,那么,不銹鋼配電箱里的電路如何布局呢?中旭電氣告訴你這樣做:
一、為保證配電箱內所有設備良好接地,采用短粗接地線連接到公共接地點或接地母線。任何連接到變頻器的控制設備都要用它接地,接地也要用短粗的電線。
二、信號線只從一側進入配電箱,信號線屏蔽層兩端接地。避免使用長電纜。控制電纜采用屏蔽電纜。模擬信號的傳輸線應使用雙屏蔽雙絞線。雙屏蔽雙絞線或單屏蔽雙絞線可用于數字信號線。模擬信號和數字信號的傳輸電纜應分開屏蔽和布線。在屏蔽電纜進入配電箱的位置,外屏蔽部分和配電箱的面板應連接到一個大的金屬臺上。
三、電機電纜應獨立于其他電纜敷設,其距離為500 mm..同時,應避免電機電纜與其他電纜長距離平行敷設。如果控制電纜和電源電纜交叉,它們應該盡可能成90度角交叉。同時,配電箱的電機電纜和控制電纜的屏蔽層必須用合適的夾子固定在安裝板上。
四、電源組件和配電箱控制組件必須分開安裝。變頻器及相關濾波器的金屬外殼應接入低電阻的配電箱,以減少高頻瞬時電流的沖擊。理想情況下,模塊應安裝在導電性良好的黑色金屬板上,金屬板應安裝在大型金屬臺上。
關于不銹鋼配電箱的電路布局還有很多注意事項,不懂的千萬不要親自動手操作,必須由專業人員來操作。中旭友情提示:選擇不銹鋼配電箱一定要到正規廠家購買,了解不銹鋼配電箱的朋友都知道的!樂清中旭專業生產不銹鋼配電箱、低壓開關柜、成套設備、模數化終端配電箱、動力箱、動力柜、基業箱、各種非標箱系列產品。中旭電氣-不銹鋼配電箱生產商歡迎各界朋友蒞臨參觀、指導和業務洽談!
