水電工程紙裝修中的一個重點,水電安裝對于今后的生活有著很重要的影響。配電箱是對家中電路的總控開關,配電箱的安裝關系到對于家中電路的日常控制。這里需要我們在裝修過程中格外注意。下面中旭電氣就帶著大家一起來了解一下家用配電箱安裝方法,以及配電箱線路圖。
家用配電箱安裝方法
1、明裝配電箱,配電箱安裝在墻上時,應采用開腳螺栓(脹管螺栓)固定,螺栓長度一般 為埋入深度(75~150mm)、箱底板厚度、螺帽和墊圈的厚度之和,再加上5mm 左右的“出頭余量”。對于較小的配電箱,也可在安裝處預埋好木磚(按配電箱 或配電板四角安裝孔的位置埋設),然后用木螺釘在木磚處固定配電箱或配電板。
2、暗裝配電箱,配電箱嵌入墻內安裝,在砌墻時預留孔洞應比配電箱的長和寬各大20mm 左右,預留的深度為配電箱厚度加上洞內壁抹灰的厚度。在圬埋配電箱時,箱體 與墻之間填以混凝土即可把箱體固定住
3、配電箱應安裝牢固,橫平豎直,垂直偏差不應大于3mm;暗裝時,配電 箱四周應無空隙,其面板四周邊緣應緊貼墻面,箱體與建筑物、構筑物接觸部分 應涂防腐漆。
4、配電箱內裝設的螺旋式熔斷器,其電源線應接在中間觸點的端子上,負荷線應接在螺紋的端子上。這樣,在裝卸熔芯時不會觸電。瓷插式熔斷器應垂直安裝。
5、配電箱內的交流、直流或不同電壓等級的電源,應具有明顯的標志。照明配電箱內,應分別設置零線(N 線)和保護零線(PE 線)匯流排, 零線和保護零線應在匯流排上連接,不得絞接,應有編號。
6、導線引出面板時,面板線孔應光滑無毛刺,金屬面板應裝設絕緣保護套。金屬殼配電箱外殼必須可靠接地(接零)。

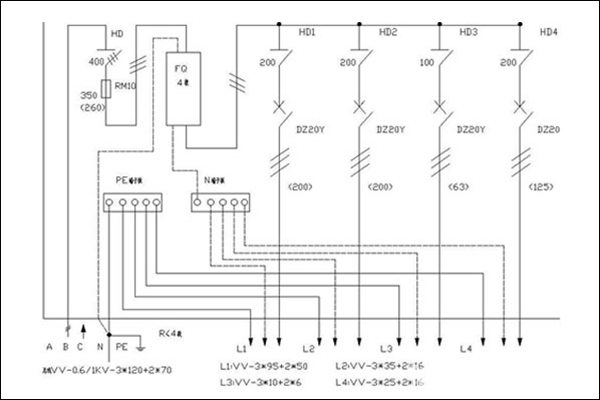

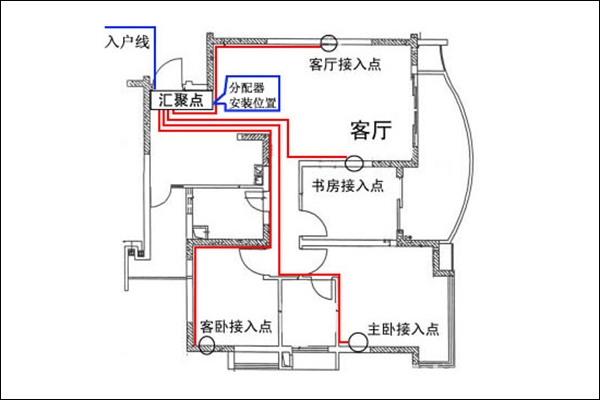

家用配電箱接線圖解
1、首先家用配電箱接線的時候,要看清楚家用配電箱接線圖的設計,不要把零線和火線搞混淆了,如果兩者一旦接錯了的話,就不會產生電源,給人造成誤區,其實不管是接正還是接反,因為有漏電開關的作用,都會讓零線以及火線有動作的,因為很多零線在漏電開關里面都是連同的,所以開閘之后,斷開的沒有零線只有火線,所以關于火線以及零線接錯這個問題是需要注意的,至于怎么區分兩者不要搞錯,可以看看漏電開關,上面一般都是有標記的,如果是字母N的話就表示零線了。
2、配電箱應用的范圍不同,那么接線的方法就是不同的,家用的家用配電箱接線圖算是比較簡單的,一般學物理的人都能看懂,如果是建筑或者電廠等地方的家用配電箱接線圖,那么就比較具有專業化,不是一般人是看不懂的。如果安裝家用的配電箱,則需要購買進戶線,選用四平方米的就差不多了,通過漏電開關中的火線連接到家用的總開關電閘,在通過火線連接到各個房間的開關,因為零線是公用的,分開到每個房間就行了。是不是很簡單呢?
3、在安裝家用的配電箱之前,一定要把所涉及的設備買齊全,然后測量家用電路的額定電流以及工作電壓是多少,按照家用的電路的電源進行配置一個相近的配電箱,然后再設計一個家用配電箱接線圖,通過這個家用配電箱接線圖進行施工安裝,這樣全程的流程走下來,安裝也非常方便,有了家用配電箱接線圖的指示,會讓你事半功倍。關于電路設備的安裝,還是要找專門的師傅進行安裝,畢竟電是一個很危險的東西,不能隨便觸碰的。
以上就是配電箱接線的相關內容介紹,希望對您有所幫助。欲知更多關于配電箱、不銹鋼配電箱的知識,請繼續關注中旭電氣http://s476.cn/資訊。
